石英晶振封裝49S、49U、49SMD的聯系與區別
作者：編輯
來源：本站原創
日期：2021-07-04
HC-49S（簡稱49S）、HC-49U（簡稱49 U）、HC-49SMD（簡稱49SMD）都是石英晶振的封裝類別，屬于無源晶振系列，是石英晶振使用較多的幾個產品，因其成本較低、精度、穩定度等符合民用電子設備，所以受到工廠的青睞。

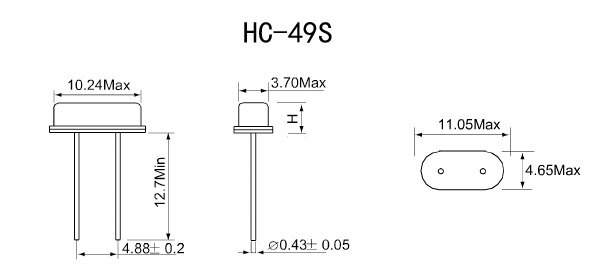

HC-49S（12 MHz）屬于直插式石英晶振封裝，直插2腳，高殼體積為10.5*4.5*3.5MM，矮殼體積10.5*5*.0*2.5MM，屬國際通用標準，普通參數標準負載電容為20PF（12PF、16PF、30PF等）精度為±20PPM、±50ppm等，電阻120Ω，參數標準方面跟HC-49U、HC-49SMD無差別。同時也稱為HC-49US封裝。

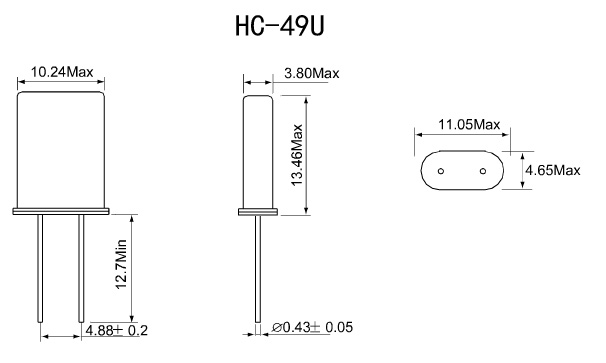

HC-49U也是直插式2腳晶振，體積為11*4.5*13.4mm，功能應用跟HC-49S幾乎無差別，因體積較HC-49S大，造成電路板空間的浪費且造價成本較高，現在已經漸漸被HC-49S封裝所代替。注意：HC-49U跟HC-49US是不同的。

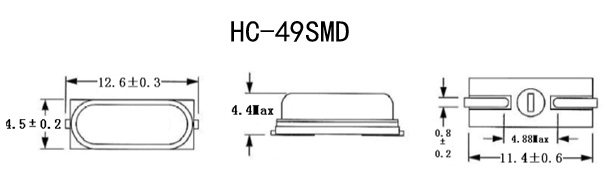

HC-49SMD俗稱“假貼片”，這個是貼片式2腳晶振了除了引腳，其他參數跟HC-49S一樣，體積10.5*4.5*3.5MM，確切的說 HC-49SMD是通過將HC-49S壓扁腳、套上墊片、剪腳壓緊、編帶等生產工序加工而來，因材料以及加工成本的增加，所以會比HC-49S造價要貴，常用頻點有8 MHz、12 MHz、11.0592 MHz、13.560 MHz等。
