兩腳晶振與三腳晶振的結構區別
作者：編輯
來源：本站原創
日期：2022-05-17
為什么晶振會有兩腳和三腳，有什么區別？常見的晶振基本上都是二腳晶振，三腳晶振其實是一種集晶振和電容為一體的復合元件。

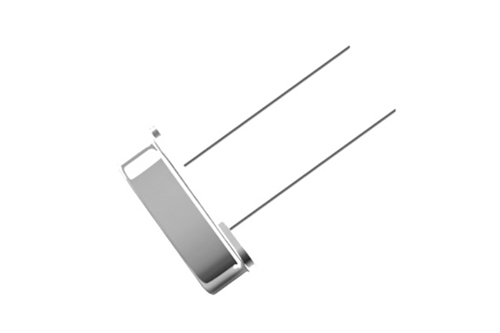

二腳晶振
當處于集成中電路振蕩端子外圍電路中以一個晶振和兩個電容組成回路，為了簡化電路和工藝，人們便想方設法研制生產了這種復合元件。三個引腳中，中間的1個腳通常是2個電容連接一起的公共端，另外2個引腳即為晶振兩端，也是兩個電容各自與晶振連接的兩端。

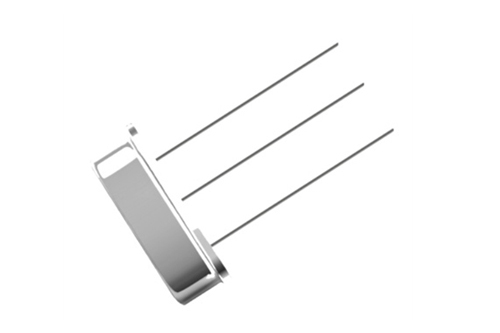

三腳晶振
兩腳晶振能代替三腳晶振使用嗎？可以，需要匹配電容即可。用兩腳晶振封裝代替三腳晶振使用時，只要將兩腳接在兩端，并從兩端各連接一個電容到地線即可。
